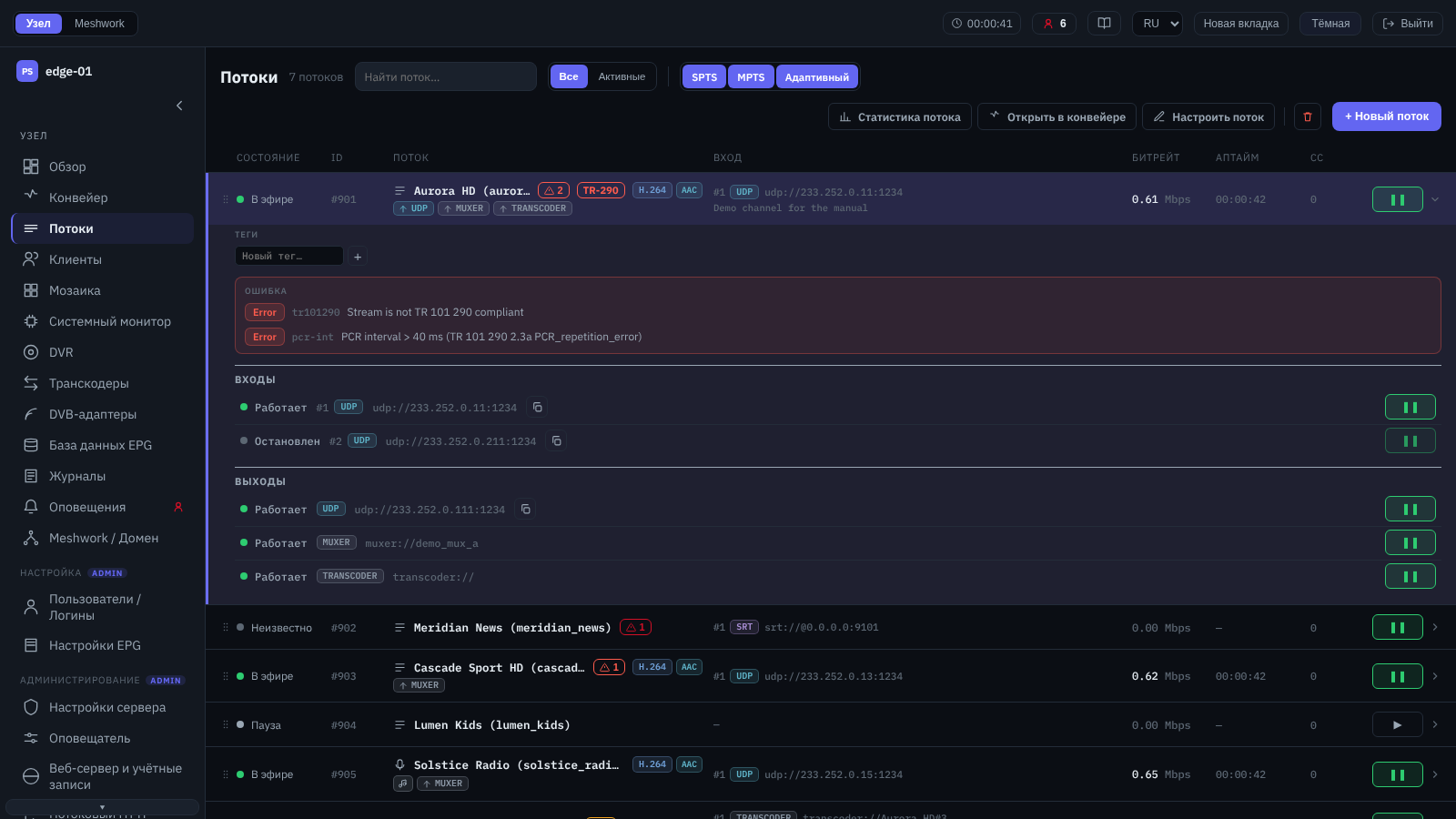

Потоки¶

Экран Потоки — центральное рабочее место узла, единый список настроенных потоков с их состоянием, активным входом, битрейтом, «Аптайм» и счётчиком ошибок непрерывности «CC». Активный вход обозначен номером и плашкой транспорта — #2 и, скажем, udp; номер показывает место входа в списке резервирования, тот же, что у входа в раскрытой строке, в редакторе потока и в тексте оповещения (Резервирование источников). Каждая строка раскрывается по клику и показывает входы и выходы потока с их состоянием, приоритетом резервирования, заметками и активными оповещениями; отдельный вход или выход отсюда можно приостановить и возобновить, а кнопка «Показать в библиотеке» рядом с адресом открывает список остальных точек домена на этом адресе (Библиотека — этот поток). Причина отказа входа или выхода показывается в раскрытой строке по-разному: пока точка отказывает сейчас — красной строкой; когда она остановлена — приглушённой и с возрастом, «Последний сбой 3h 04m назад: …»; а у приостановленной точки строки нет вовсе, и она возвращается только с возобновлением. Заработавший вход причину не сохраняет — узел стирает её вместе со временем, и строка исчезает. Приглушённая строка не означает неисправности: это история, и на исправном потоке с резервом такая строка под остановленным резервным входом нормальна. Возраст — это разница между часами браузера и отметкой времени, поставленной узлом, поэтому его смещает расхождение часов на любой из двух сторон. Понятие потока и модель передачи описаны в Модель передачи: Stream, Sender, Receiver, Peer; обработка SPTS — в SPTS-потоки, мультиплекс MPTS — в MPTS-потоки.

Список сгруппирован по типам: одиночные потоки (SPTS) идут общим списком, ниже собраны группы «MPTS-потоки» и «Адаптивные потоки» (ABR-наборы). Над списком расположены средства навигации и управления:

Поиск и фильтры

Поле «Найти поток…» ищет по номеру потока, имени, заметке и адресу входа/выхода и подсвечивает найденную строку, не сокращая список; под каждым результатом подписано, какое поле совпало, а рядом с именем стоит номер — #85 у потока и ABR #3 у адаптивного набора, потому что нумеруются они независимо друг от друга. По тексту поиск начинается с трёх знаков, по номеру — с первого; пока набрано меньше трёх знаков, ищется только номер, о чём и говорит подсказка «Введите не менее 3 символов или ID потока». Номер ищется по началу: 150 найдёт поток 1500 и не найдёт 4150, а форма #150 равносильна 150. Первым идёт точно набранный номер, за ним совпадения по тексту и лишь затем номера, для которых набранное — только начало. Фильтр «Теги» ограничивает список по меткам потоков, переключатель «SPTS / MPTS / Адаптивный» показывает или скрывает группы типов, а сегмент «Все / Активные» скрывает приостановленные потоки. Переход на экран по ссылке, называющей конкретный поток (с обзора узла, из графа, из библиотеки, с экрана транскодеров или с соседнего узла), сбрасывает все три фильтра разом и раскрывает строку этого потока, прокручивая к ней список: иначе оставшийся от прежней задачи фильтр мог бы её скрыть. Так же считается и возврат браузером на такой адрес или открытие его по закладке, кроме перехода с транскодеров: тот раскрывает строку и сразу убирает себя из адреса, поэтому в закладку он не попадает, а возврат браузером ведёт обратно на экран транскодеров. Переключение сегмента в «Все» видно на экране, и прежнее значение можно вернуть, но только вручную: сегмент запоминается браузером, и после перехода он останется в «Все» и на следующем открытии экрана. Открытие из самого списка фильтры не трогает: строка, по которой щёлкнули, и так на виду.

Действия над выбранным потоком

Заголовок содержит действия, применяемые к раскрытому (выбранному) потоку или ABR-набору: «Статистика потока» (Статистика потока), «Открыть в конвейере» (Конвейер), «Настроить поток» (Настроить поток) и «Удалить поток». Кнопка «+ Новый поток» открывает окно создания. Администратор может менять порядок строк перетаскиванием — среди одиночных потоков и в группе «MPTS-потоки», каждая в своих пределах; ABR-наборы не переставляются. Фильтры перестановке не мешают: перенос считается по всему списку, поэтому скрытые фильтром потоки сохраняют своё взаимное положение. То же перемещение делается сочетаниями Alt+↑ и Alt+↓ (Работа с клавиатуры); на телефоне порядок только показывается.

Выделение нескольких строк

В окне шириной от 1080 точек несколько строк выделяются мышью: Ctrl``+клик (на macOS — ``Cmd``+клик) добавляет строку в выделение или убирает её из него, а ``Shift``+клик берёт весь промежуток. Раскрытая строка считается текущей и в жесте участвует: после клика по одной строке и ``Ctrl``+клика по другой выделены обе. Обычный клик, пока что-то выделено, только снимает выделение и строку не раскрывает; то же делает ``Esc. Выделение однородно: либо одиночные потоки, либо MPTS-потоки, либо ABR-наборы. На попытку смешать их в ответ приходит «В одном выделении — что-то одно: потоки, MPTS или ABR-наборы», а в узком окне жест отклоняется с пояснением «Для группового выделения нужно окно шире». Пока строки выделены, действия над одним потоком недоступны (они помечены «Действует на одну строку — кликните строку без Ctrl»), и перетаскивание строк приостановлено; доступной остаётся кнопка «Открыть в конвейере», открывающая групповой вид (Конвейер). Над списком появляется полоса со счётчиком выделенного, кнопками групповых действий, числом строк, скрытых фильтром, подсказкой по жестам и кнопкой «Снять выделение». Скрытая фильтром строка выделения не теряет; строка, исчезнувшая с узла, из выделения выбывает, и полоса сообщает, сколько строк выбыло. Больше двенадцати строк выделить можно, но групповой вид покажет первые двенадцать — полоса предупреждает об этом заранее.

Групповые действия

Сразу за счётчиком выделенного стоят кнопки «Пауза», «Пуск» и «Удалить». Число на кнопке показывает, сколько выделенных строк действие изменит: «Пауза» берёт только работающие потоки, «Пуск» — только стоящие на паузе, «Удалить» — все выделенные. Кнопка, которой нечего менять, показывает ноль и выключена, а не скрыта. Паузу и пуск видят роли Admin и Restricted admin, удаление — только Admin; у роли Viewer кнопок нет (Доступ и роли). У выделенных ABR-наборов есть только «Удалить»: паузы у набора нет. Как и само выделение, групповые действия доступны лишь в окне от 1080 точек. Строка, скрытая фильтром, в действии участвует наравне с видимыми.

Каждая кнопка сначала открывает окно подтверждения, до него на узел ничего не уходит. Окно называет действие и число целей («Приостановить 2 потока?», «Удалить 3 потока?», «Удалить 2 ABR-набора?») и перечисляет цели в виде #номер имя; строка, скрытая фильтром, помечена «скрыт фильтром». Для паузы и пуска окно отдельно сообщает, сколько выделенных строк останется как есть, например «Уже на паузе и останутся как есть: 1.». Удаление потоков необратимо. Удалённый ABR-набор перестаёт публиковаться, а его потоки остаются.

После подтверждения запросы уходят по одному, в порядке списка; окно показывает полосу прогресса, счёт «k из N» и имя текущей строки. Значок паузы в строке потока меняется в момент, когда уходит её запрос, — как при одиночном щелчке. Кнопка «Остановить после текущего» дожидается ответа на уже отправленный запрос и прекращает серию; «Отмена» на это время недоступна. Уход с экрана тоже прекращает серию после текущего запроса, а закрыть или перезагрузить вкладку браузер даст только после подтверждения. Отказ узла по одной строке серию не прерывает, и общей транзакции нет: выполненное остаётся выполненным. Прогон без отказов закрывает окно сам. После отказов или остановки окно остаётся открытым с итогом: заголовок вида «Удалено: 2 из 3», список «Не выполнено (N):» с дословным текстом отказа узла по каждой строке, а для остановленной серии — «Остановлено, не обработано: N.»; окно закрывается кнопкой «Закрыть».

Удалённые строки сразу выбывают из выделения, а строки с отказом остаются выделенными: устранив причину, действие можно повторить одним щелчком. Пауза и пуск выделение не меняют, поэтому сделанное отменяется соседней кнопкой.

Узел отказывает в удалении потока, который ещё используется: MPTS-потока, из которого демультиплексируются программы (Демультиплексор) или который собирает SPTS-потоки в мультиплекс (Мультиплексор); потока, входящего в ABR-набор; потока из списка «Разрешённые потоки» какого-либо логина (Пользователи / Логины). ABR-набор узел отказывается удалять только по последней причине. Текст отказа, например Can't delete, stream has references to "<name>", называет объект, который держит поток.

Клонирование потоков

Действие «Клонировать» («Копия потока со всеми входами и выходами») доступно роли Admin. Оно есть среди действий над выбранным потоком (на телефоне — в нижнем меню), в заголовке окна настройки потока и, для нескольких выделенных потоков, на полосе групповых действий перед «Удалить». Групповое клонирование, как и само выделение, доступно лишь в окне от 1080 точек; на телефоне поток клонируется по одному. ABR-наборы не клонируются: окно так и сообщает — «Адаптивные наборы не клонируются».

Окно подтверждения («Клонировать «имя»?» или «Клонировать 2 потока?») объясняет правила. Копия получает сохранённые настройки, входы и выходы исходного потока; к имени добавляется -copy (у следующей копии того же потока — -copy-2 и так далее, у копии копии хвост не наращивается), к отображаемому имени — «(копия)». Копия создаётся на паузе, с первым свободным номером, в конце списка. Если в окне настройки есть несохранённые правки, окно предупреждает, что они не копируются.

Порты приёма и адреса назначения копируются как есть, поэтому копия, запущенная без правки, столкнётся с исходным потоком; итог клонирования перечисляет такие входы и выходы под заголовком «Совпадают с исходным потоком — измените до запуска:». Не копируются выходы потока в MPTS-поток — итог называет эти MPTS; у MPTS-потока не копируются программы, потому что это выходы входящих в него потоков. Имя OTT-потока у копии очищается: на узле оно должно быть уникальным.

Потоки копируются по одному, с прогрессом и кнопкой «Остановить после текущего». Если узел отклоняет добавление входа или выхода, недоделанная копия удаляется, а итог называет шаг и текст отказа. Одиночная копия без замечаний сразу открывается в окне настройки; иначе итог предлагает кнопку «Открыть копию».

Состояние и оповещения

Цветовой индикатор состояния, плашки признаков потока (CBR/VBR, скремблирование, защита DRM, работа на резервном входе, только аудио или только видео, кодеки, TRACE) и отметка активных оповещений. Оповещения привязаны к потоку и его входам/выходам (Оповещения (алертер)); отчёт TR 101 290 и раздел глубокого анализа открываются прямо из строки. Пока у SPTS-потока есть активное нарушение, после значка TR 101 290 выводится значок «Письмо ИИ» — готовый запрос для письма-рекламации поставщику (Помощник для рекламаций; только для роли Admin).

Отдельные окна экрана описаны ниже.

Экспорт и импорт M3U¶

Кнопка «Операции» в заголовке экрана открывает действия над списком целиком: «Экспорт в M3U…», «Импорт из M3U…» и клонирование (Клонирование потоков). Экспорт доступен любой роли, импорт — только роли Admin.

Экспорт в M3U

Окно «Экспорт в M3U» собирает плейлист из адресов, по которым потоки уже отдаются, и показывает его целиком в поле предпросмотра до скачивания; на узле при этом ничего не меняется. Параметры:

«Потоки» — «Выбранные» (выделенные на экране потоки или адаптивные наборы, в порядке списка) или «Все активные»: «Все потоки этого узла, кроме приостановленных, и все работающие ABR-наборы, независимо от фильтров списка». Без выделения окно открывается на «Все активные», а вариант «Выбранные» сопровождает надпись «Сначала выберите поток».
«Хост / IP» — по умолчанию «Автоматически». Указанный адрес подставляется в ссылки HTTP/HLS и в адреса слушателей на всех интерфейсах; группы multicast, адреса назначения и слушатели, привязанные к одному адресу, сохраняют свой адрес. Если у потокового HTTP-сервера задано имя хоста (Потоковый HTTP-сервер), ссылки OTT сохраняют это имя: по другому имени узел OTT не отдаёт.
«Протоколы» — UDP, RTP, SRT, PS1, HTTP, HLS и DASH, по умолчанию все. В файл попадают только адреса, которые поток действительно отдаёт: выходы UDP, RTP, SRT и PS1, кроме приостановленных, и OTT-раздача потока — MPEG-TS over HTTP, HLS или LL-HLS, DASH, по HTTP и по HTTPS. У приостановленного потока ссылок OTT нет. Адаптивный набор даёт мастер-плейлист HLS и манифест DASH — каждый, пока его отдаёт хотя бы один поток набора (Адаптивные наборы).
«Логин» (только для роли Admin) — «Без логина (доступ по IP)» или один из локальных логинов (Пользователи / Логины). Логин и пароль подставляются в ссылки OTT, PS1 и SRT; у логина по IP-адресу ссылки идут без учётных данных, как и без логина. Потоки и наборы, которых нет в списке «Разрешённые потоки» логина, и протоколы, запрещённые ему лимитами подключений, в файл не попадают.
«Имена» — «Отображаемое имя» или «Имя потока»; адаптивный набор всегда идёт под своим именем.

Под полем «Логин» выводится одно предупреждение, самое важное из подходящих:

«Срок действия логина истёк — узел отклонит его ссылки»;
«Этот логин приостановлен — узел отклонит его ссылки»;
«В логине или пароле есть символы, которые не все ссылки могут передать (& # % + / | или пробел), — такие ссылки могут быть отклонены»;
«Файл будет содержать пароль этого логина в открытом виде».

Над предпросмотром окно сообщает, что пропущено: «Пропущено — этому логину запрещены: …» (протоколы), «N потоков не разрешены этому логину и пропущены» и «ABR-наборы недоступны и не включены: …» — список наборов прочитать не удалось, и файл содержит только потоки. Если под выбранные настройки ничего не подходит, вместо предпросмотра стоит «Нечего экспортировать: нет воспроизводимых выходов под эти настройки».

Кнопка «Скачать» сохраняет файл <имя узла>-<ГГГГ-ММ-ДД>_<ЧЧ-ММ-СС>.m3u в кодировке UTF-8 с BOM. Каждая запись — строка #EXTINF:-1,<имя> <протокол> и адрес под ней; протокол в названии показывает плееру, какая это ссылка (например, hls (ssl) для HLS по HTTPS).

Импорт из M3U

Окно «Импорт потоков из M3U» создаёт потоки из плейлиста. Файл выбирается кнопкой «Выбрать файл…»; принимается расширенный M3U (#EXTM3U, #EXTINF, #EXTGRP) и простой список адресов, в кодировке UTF-8, UTF-16 или Windows-1251. Каждая запись становится отдельным потоком на паузе, а адрес записи — его единственным входом:

udp:// и rtp:// — вход UDP или RTP; адрес источника перед @ сохраняется как источник SSM (Вход);
srt:// — вход SRT, в режиме caller или listener по параметру mode (без него адрес без хоста означает listener), с streamid и passphrase из адреса (Вход);
ps1:// — вход PS1 (Вход);
http:// и https:// — вход HLS, который принимает и HLS, и MPEG-TS over HTTP (Вход).

Запись, которую импортировать нельзя, отмечена причиной: неподдерживаемая схема входа, в адресе нет порта или хоста, длина SRT passphrase не 10–79 байт, логин и пароль PS1 длиннее 31 байта, строка не является URL. Над списком записей — их счёт («… из … доступных для импорта») и флажок «Выбрать все». Имя потока строится из названия записи: кириллица транслитерируется, повтор получает суффикс -2, -3 и так далее; отображаемым именем становится само название, а у записи без названия — адрес источника без учётных данных.

Раздел «Потоки» задаёт «Теги» (через пробел), флажок «Группа плейлиста как тег» и поле «Заметка» (по умолчанию «Импортировано из <файл>, <дата>»). Раздел «Выходы» добавляет каждому потоку выходы:

«Выход UDP» и «Выход RTP» — «Начальный адрес», «Порт», «Интерфейс» и «Следующий поток»: «Следующий адрес» перебирает последнее число адреса до 254 и затем переходит к следующему порту, «Следующий порт» оставляет адрес и даёт каждому потоку следующий порт. Направить UDP и RTP на один адрес и порт окно не даёт, а адреса назначения, которые уже используют выходы узла, отмечает предупреждением;
«Выход SRT (listener)» и «Выход PS1» — «Начальный порт» и «Интерфейс»; порты слушателей выдаются начиная с указанного, а порты, уже занятые на узле, пропускаются;
«HLS OTT» — режим OTT-раздачи (Off, Peering / HLS, OTT / HLS, OTT / LL-HLS / DASH) и «HTTP OTT» — раздача MPEG-TS over HTTP (OTT и DVR).

Кнопка «Импортировать N потоков» открывает подтверждение со списком выходов и советом сделать резервную копию конфигурации перед крупным импортом (Обслуживание). Потоки создаются по одному, с прогрессом и кнопкой «Остановить после этого потока». Если узел отклоняет шаг, импорт останавливается на этом потоке, называет шаг и текст отказа, а не до конца созданный поток удаляет. Созданные потоки остаются на паузе: запустите их, когда они будут готовы.

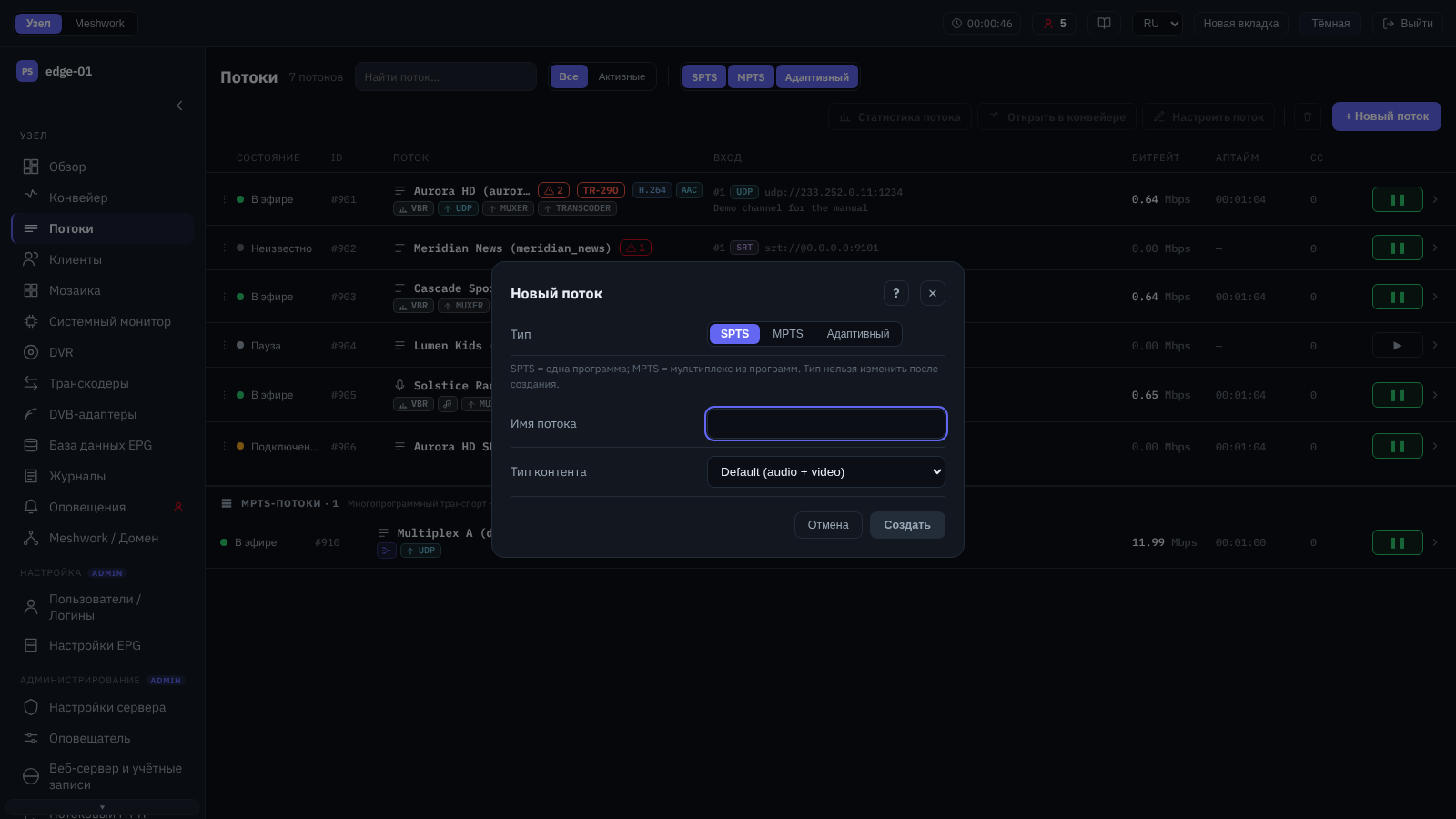

Новый поток¶

Окно создания потока. Тип выбирается переключателем: одиночная программа (SPTS), мультиплекс (MPTS) или адаптивный набор (Адаптивный); для SPTS дополнительно задаётся «Тип контента». После создания SPTS- или MPTS-потока сразу открывается редактор (Настроить поток). Для адаптивного набора отдельный редактор не открывается — состав участников и их битрейты задаются прямо в этом окне, поскольку набор строится из уже настроенных OTT-потоков. Различия SPTS и MPTS описаны в SPTS-потоки и MPTS-потоки, адаптивные наборы — в Адаптивные наборы.

Настроить поток¶

Основной редактор потока. Настройки сгруппированы по вкладкам; для потоков MPTS вкладка «OTT» не показывается.

Поток

Идентификация (имя, отображаемое имя, для SPTS — тип потока, заметка) и поведение потока: таймаут, интервал проверки, повторная проверка основного входа, генерация мозаики (Мозаика), извлечение EIT в базу данных EPG (База данных EPG) и признак скремблирования для SPTS. Для SPTS здесь же настраивается генерация EIT из выбранного источника EPG и его канала (Генератор EIT).

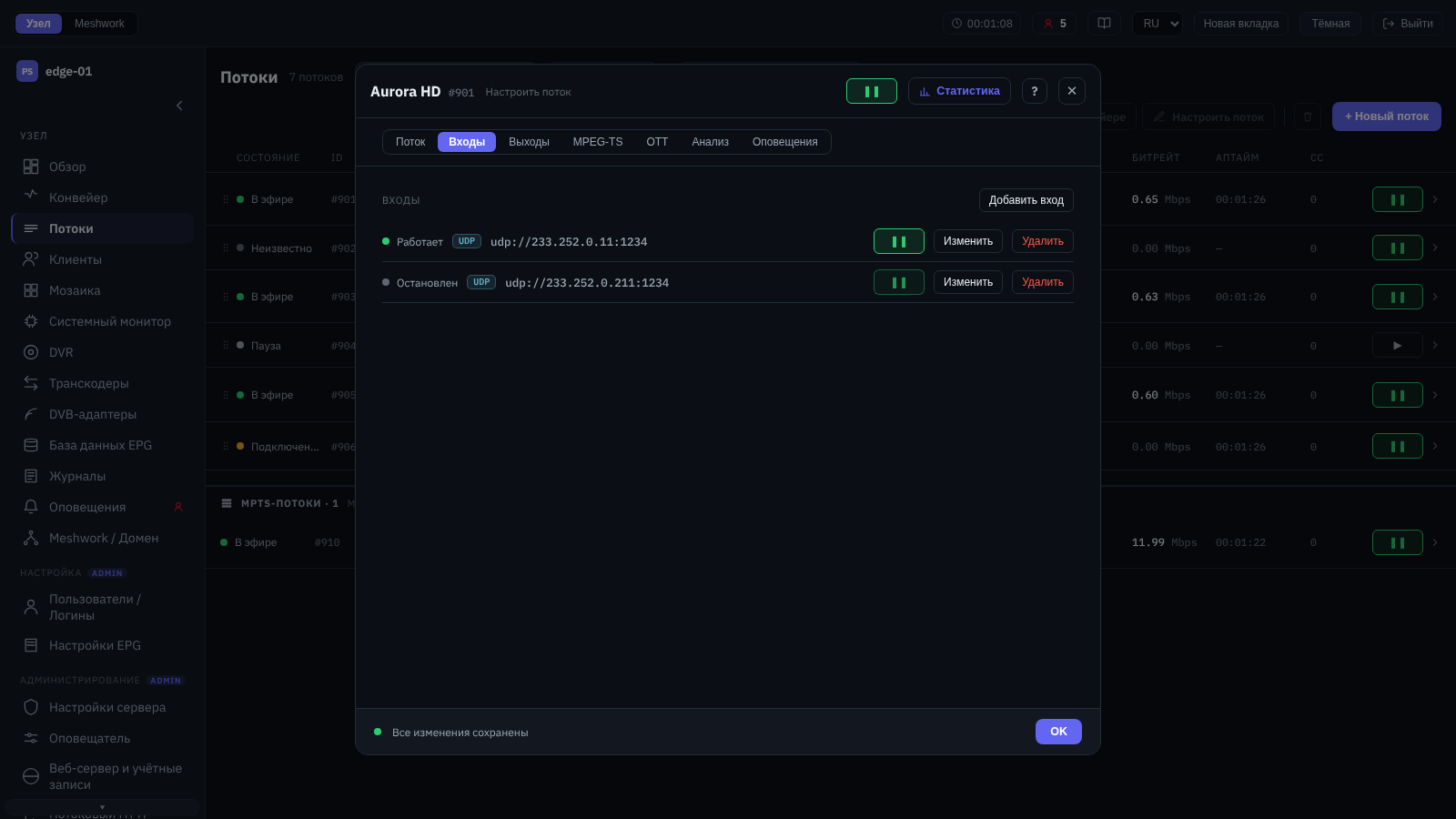

Входы

Список источников потока с их приоритетом и резервированием (Резервирование источников и раздача). Строки пронумерованы по порядку — #1 основной, остальные резервные в этом же порядке. Администратор может править порядок здесь же или в раскрытой строке списка потоков: строку переносят за ручку, а с клавиатуры — установив на эту ручку фокус и нажав Alt+↑ или Alt+↓. О том же говорит подсказка над списком; она появляется, когда входов больше одного и правка доступна. Добавленный вход всегда становится последним, то есть новый источник не подменяет собой основной. Добавление и изменение входа открывают редактор входа и выхода (Редактор входа и выхода); отдельный вход можно приостановить. Вход muxer предлагается только в пустом списке: у MPTS-потока его добавляют первым, и пока он стоит, кнопка «Добавить вход» выключена с пояснением «Вход muxer должен быть единственным входом потока.» Резервирования входов у мультиплексора нет. MPTS-поток, принимающий готовый мультиплекс по сети, этого ограничения не имеет: входы у него обычные и резервируются.

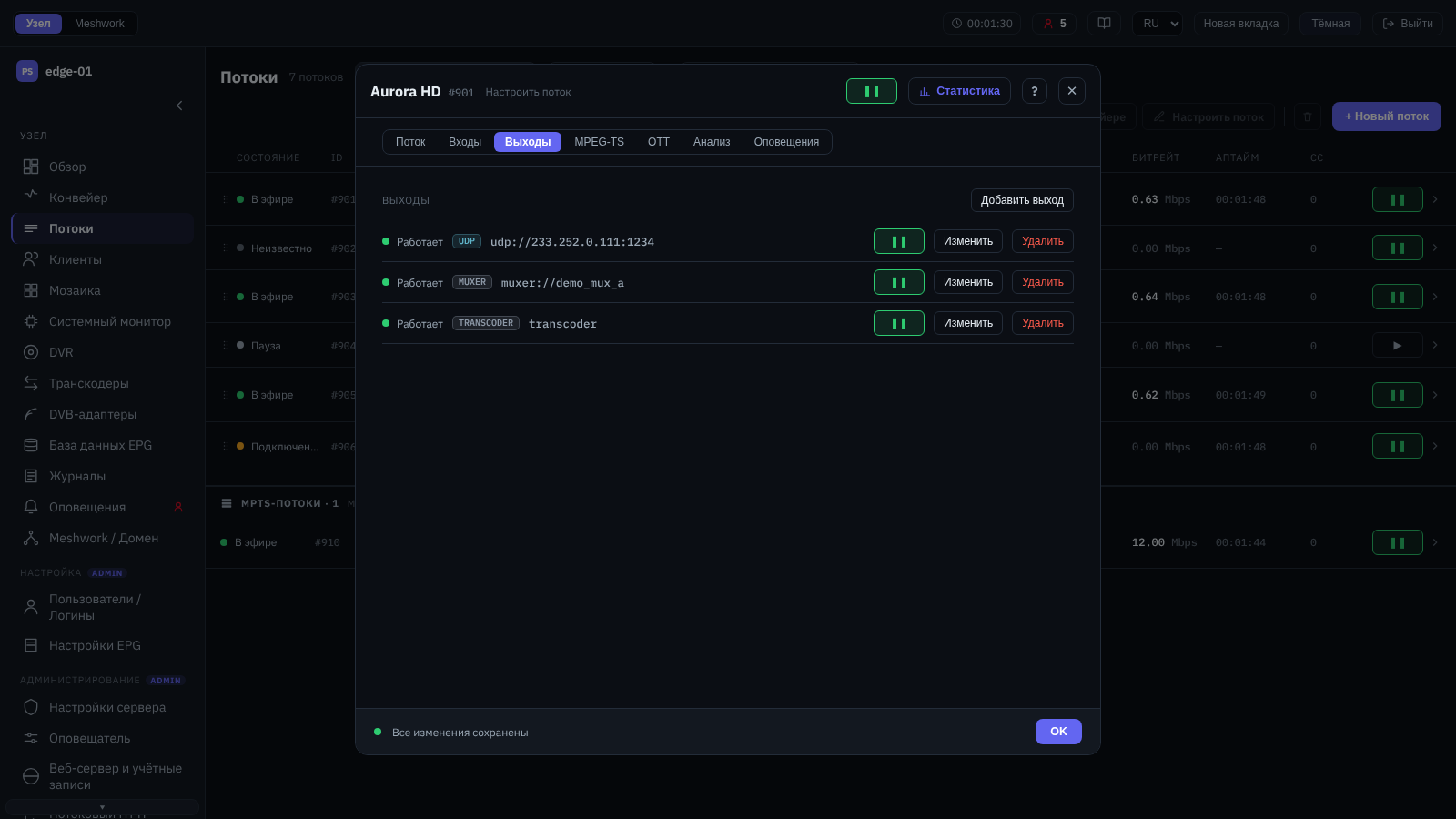

Выходы

Раздача потока по протоколам передачи (Peer-протоколы надёжной передачи) и стандартным транспортам (Другие входы и выходы). Каждый выход добавляется и правится через тот же редактор. Выход ps1 у потока может быть только один — при добавлении следующего этого типа в списке уже нет; остальные типы повторяемы.

MPEG-TS

Режим битрейта выходного транспортного потока (Управление битрейтом), а для SPTS также «ID сети», фиксация интервала PAT/PMT, фильтрация служебных таблиц (CAT/ECM/EMM, EIT, NIT, SDT, субтитры, TDT, телетекст; Фильтрация MPEG-TS), перезапись SDT и номера программы (Модификация потока), а также автоматическая раскладка PID программы и базовый PID её окна (Автоматическая раскладка PID).

Сохранение любой настройки этой вкладки, кроме «Режим битрейта», «Битрейт заполнения» и «ID сети», закрывает и заново открывает входы потока, а у потока с OTT-раздачей ещё и пересобирает конвейер OTT — зрители переподключаются; об этом предупреждает надпись на самой вкладке.

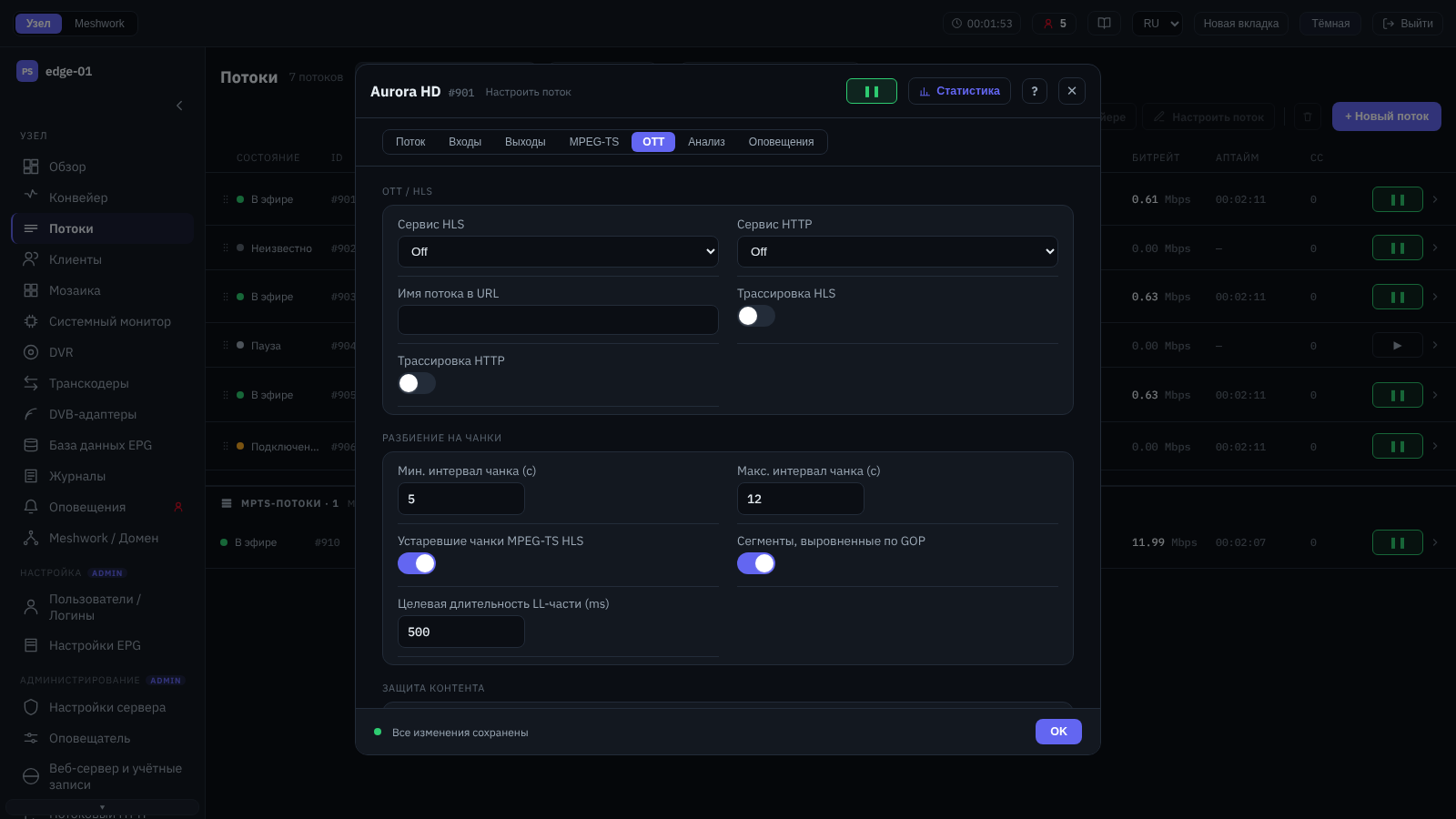

OTT

OTT-раздача потока, разложенная по планам доставки: имя потока в URL — общее и для прогрессивной раздачи, и для HLS/DASH; сервис HLS (Режимы раздачи), его трассировка и извлечение телетекстовых субтитров в WebVTT; чанки и низкая задержка (Сегментер); запись DVR в выбранное хранилище (OTT и DVR); сервис HTTP со своей трассировкой; защита контента DRM — HLS AES-128 или CENC (Защита контента (DRM)). Субтитры и DVR настраиваются только в режимах OTT сервиса HLS. Только для SPTS.

Анализ

Контроль качества транспортного потока: подробная трассировка, глубокий анализ элементарных потоков, монитор TR 101 290, анализ разрывов PCR/PTS и видеобуфера T-STD, компенсация дрейфа синхронизации (Анализатор).

Оповещения

Общий выключатель оповещений потока и задержка подъёма оповещений об ошибках его входов и выходов (Оповещения (алертер)); пороги задаются на уровне узла (Оповещатель).

Сохранение изменений, затрагивающих записанный архив DVR, дополнительно защищено подтверждением (Подтвердите изменения DVR).

Если поток удалён с узла, пока открыт его редактор, наверху панели появляется сообщение «Этого потока больше нет на узле.», и сохранение становится недоступным — та же причина названа рядом с кнопкой. Поля остаются доступными для правки, но записывать их некуда: объекта на узле уже нет. Сообщение снимается само, если поток с тем же идентификатором создан заново; та же строка появляется над схемой обработки (Конвейер), если поток удалён при открытой схеме. Узел сообщает об этом с 2.0.2.302 — прежде у такого потока просто пустели все списки, что выглядело как поток без настроенных входов и выходов.

Отдельные окна редактора описаны ниже.

Редактор входа и выхода¶

Окно добавления и изменения входа или выхода потока. Тип транспорта выбирается при создании и далее неизменен (для смены транспорта вход или выход пересоздают). Подписи полей самого транспорта интерфейс не переводит: это технические обозначения, и на любом языке они выводятся по-английски. Поля каждого транспорта со значениями, диапазонами и различиями входа и выхода перечислены в Поля входов и выходов по транспортам. Параметры разнесены по вкладкам:

Свойства

Адрес, порт, привязка к сетевому интерфейсу и параметры соединения выбранного транспорта. Peer-протоколы и стандартные транспорты описаны в Планирование и протоколы передачи данных; шифрование — в Шифрование потоков. Для входов PS1 и SRT доступен автоматический вход по peer-авторизации Meshwork с возможностью переключиться на ручные логин и пароль. Адрес можно вставить из буфера обмена («Вставить URL») или выбрать источник из каталога домена («Выбрать из библиотеки…», Источники библиотеки). Для входа-транскодера здесь же задаются декодер и параметры кодирования, включая режим изменения размера кадра (Транскодеры).

MPEG-TS PID

Отбор и переназначение PID на входе или выходе: приём PID (белый список), отклонение PID (чёрный список), переназначение PID и языка аудиодорожек. Пока у потока включена автоматическая раскладка PID (Автоматическая раскладка PID), группа переназначения PID скрыта на входах и не действует; списки приёма и отклонения работают по-прежнему. На muxer-выходе переназначение PID сохраняется — оно относится к мультиплексору (Назначение PID), но исходными PID в его парах становятся PID, назначенные автоматической раскладкой.

Рядом с каждым номером показано, что это за PID: у SPTS — вид и кодек (Video · H.264), у мультиплекса перед этим ещё и программа, которой PID принадлежит (01 ПЕРВЫЙ КАНАЛ · Teletext). У MPTS-входа собственной декодированной программы нет — сервисы живут уровнем ниже, по одному на программу мультиплекса, и в подписи идут они все. В строке добавления есть список «Выбрать PID…» с теми PID, которые источник действительно несёт; он подставляет номер в поле, а ручной ввод остаётся — транспорт может нести PID, о котором ничего не декодировано. Если об источнике не известно ничего (ни свежих данных, ни сохранённых), списка нет и остаётся только поле номера; чужие данные не подставляются, и остановленный вход не берёт состав программы у работающего соседа того же потока: источник у них может быть другой, с другим планом PID. В переназначении PID список обслуживает сторону «Из PID» — PID справа назначается, а не отыскивается; в переназначении языка он показывает только аудио-PID. У остановленного входа чёрный список идёт без подписей и без списка выбора: остановленный вход помнит состав программы уже после собственного фильтра, и роль, которая осталась в этом снимке за отклонённым PID, — след, а не факт.

BISS

Ключи дескремблирования BISS для закодированного источника — один ключ для SPTS либо по ключу на программу (PNR) для MPTS (Дескремблирование BISS).

CI/CAM

Передача входа отдельному модулю CI на дескремблирование (CI/CAM на входе потока).

CI/CAM на входе потока¶

Вкладка «CI/CAM» редактора входа отдаёт транспорт входа целиком отдельному модулю CI: узел выкачивает поток в модуль и принимает обратно уже раскрытым. Список программ на вкладке говорит не о том, что уходит в модуль, а о том, что модулю поручено раскрыть, — в модуль идёт вход целиком. Так и написано в подсказке под формой.

Отдельный модуль не то же, что модуль, вваренный в тюнер: вваренный настраивается на самом DVB-адаптере, своей программой адаптера (Дескремблирование), и на этой вкладке не предлагается вовсе. Как различить их в инвентаре оборудования, сказано в Оборудование.

Вкладка есть только у входа и только на узле сборки 2.0.2.361 или новее; на узле старее её нет — не приглушённой, а нет совсем, без пояснения. Из транспортов её не получают transcoder и test-stream, к которым транспорт извне не приходит, а также RTMP и RTSP, не несущие MPEG-TS; у остальных она есть. Форма вкладки зависит не от транспорта, а от типа потока, которому вход принадлежит: у SPTS-потока это одно поле «Слот CI», у MPTS-потока — стопка карточек, в каждой пара «Программа (PNR)» и «Слот CI». Управления программами у SPTS нет вовсе — этого ключа у него не существует. На практике входы DVB и муксера встречаются только у мультиплекса, а HLS, демультиплексор, RTSP и RTMP — только у SPTS-потока, так что до формы с программами доходят только на MPTS.

Карточки добавляют кнопкой «Добавить программу» под списком и убирают крестиком «Удалить программу» в углу карточки; подтверждения не спрашивает ни то, ни другое. У пустого списка написано «Ни одна программа не передана модулю CI.».

Слот CI. В списке — «Выключено» и все отдельные модули, о которых сообщил узел; каждый подписан идентификатором слота, названием модуля и, если слот уже занят, пометкой, кто его держит. Занятый слот из списка не убирается: два входа могут брать один модуль по очереди, и пометка здесь предупреждение, а не запрет. Держатель — это собственный служебный префикс узла вида [stream][input#1.udp][cam0]; он выводится как есть, не переводится и именем потока не является. Если узел не сообщает об оборудовании CI ничего, список вырождается в обычное поле ввода, чтобы заданный где-то ещё идентификатор остался доступен для правки.

Тактовая частота CI (Мбит/с). Один числовой параметр, показанный флажком «Автоматически» и полем рядом. Флажок стоит по умолчанию; пока он стоит, поле заперто и показывает «Измеряется по входу». Автоматика измеряет битрейт входа и ведёт модуль примерно на треть выше него, причём следит за входом на ходу — просевшему по битрейту источнику новое значение не нужно. Тактовая частота задаёт темп в обе стороны: намного выше входа модуль возвращает в основном заполнитель и пакеты теряются, намного ниже — модуль не успевает пропустить вход, и труба забивается.

Часть проверок запирает кнопку сохранения, часть только предупреждает:

Условие	Что делает	Сообщение
Идентификатор слота длиннее 16 символов	запирает	«Идентификатор слота CI — не более 16 символов.»
Названо больше четырёх разных слотов (повторы одного не считаются)	запирает	«Не более 4 разных слотов CI. Повторять один слот ради нескольких программ можно.»
Слотов больше одного, и списки разной длины	запирает	«Если слотов больше одного, укажите слот для каждой программы: списки сопоставляются по позиции.» — рядом кнопка «Починить пару»
Тактовая частота — не целое число от 0 до 200	запирает	«Узел принимает целое число от 0 до 200.» На узле версии до 2.0.2.409 к нему добавляется: «На этом узле отказ не откатывается: всё, что узел прочитал до этого поля, останется применённым.»
Тактовая частота вне 20…120 Мбит/с	предупреждает	значение применяется как задано
Номер программы вне 0…65535	ничего	только красная рамка

Последняя строка таблицы описывает единственное место вкладки, где негодное значение до узла доходит: сообщения нет, сохранение не заперто, и запрос узел отклонит. Начиная с версии 2.0.2.409 отклонённое сохранение возвращает вход в прежнее состояние (Как приходят ошибки); на узле более ранней версии поля, прочитанные до номера программы, останутся применёнными, поэтому, увидев отказ сохранения, форму открывают заново и смотрят, что в ней теперь.

Кнопка «Починить пару» — единственное действие вкладки помимо добавления и удаления карточек. Она дотягивает оба списка до длины большего: номера программ дополняет нулями, слоты — повтором последнего названного. Ноль здесь не ошибка, а намеренный пропуск: он не назначает модулю ни одной программы и сохраняет позицию в паре. Повтор слота не создаёт лишней ступени. Набранное кнопка не выбрасывает и ни о чём не спрашивает.

Один слот, обслуживающий несколько программ, — законная и обычная схема; ограничение в четыре касается только разных слотов. Именно так выглядит всё, настроенное до 2.0.2.361.

Если сохранение заперто из-за вкладки CI/CAM, а оператор смотрит на другую вкладку, над формой появляется строка «Сначала нужно поправить то, что на вкладке CI/CAM.». Запирать сохранение здесь предпочтительнее отправки «на пробу»: на узле до версии 2.0.2.409 отклонённая запись не откатывается, и связка, не прошедшая сквозную проверку, доехала бы до файла настроек целиком, а при следующем запуске загрузчик отключил бы на этом входе CI.

Работу модуля видно в статистике потока (Статистика потока), состояние слотов и их освобождение — на экране «Оборудование» (Оборудование).

Источники библиотеки¶

Выбор входа из общего каталога ресурсов домена Meshwork: список уже отдаваемых на узлах домена потоков того же транспорта, из которого можно подключить источник, не вводя адрес вручную. Список фильтруется по узлу-источнику и тексту и разбит на страницы; источники того же домена в peer-протоколах отмечаются признаком «сосед» (Общий каталог ресурсов). Не путать с окном Библиотека — этот поток: здесь по каталогу выбирают источник, там смотрят, кто ещё работает с уже заданным адресом.

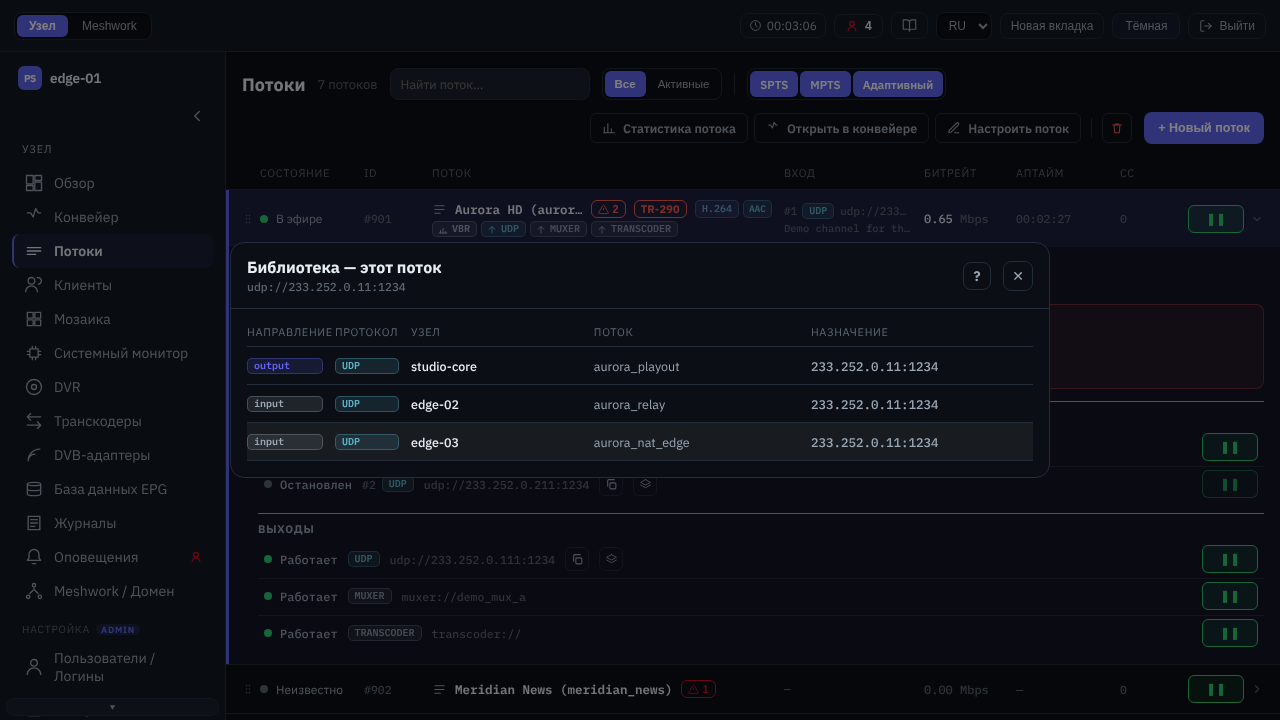

Библиотека — этот поток¶

Окно отвечает на вопрос «кто ещё работает с этим адресом». Его открывает кнопка «Показать в библиотеке» рядом с адресом входа или выхода: в раскрытой строке списка потоков, в списках входов и выходов редактора потока, на карточках входов и выходов конвейера (Конвейер) и в окне статистики (у активного входа и в разделе «Выходы»). Подзаголовок окна — адрес той точки, от которой его вызвали.

Кнопка есть только у транспортов, попадающих в общий каталог домена: UDP, RTP, Pro-MPEG COP3/RTP+FEC (SMPTE 2022-1/2), RIST, PS1 и SRT (Общий каталог ресурсов). У входа-транскодера, муксера, демуксера, файла и тестового генератора записей в каталоге нет, поэтому нет и кнопки — это не признак неисправности.

В окне перечислены остальные точки домена, работающие с тем же адресом. Собственные входы и выходы этого потока в список не попадают, включая его резервные входы: оператор и так их видит. А вот другой поток того же узла, слушающий тот же адрес, — обычный сосед и показывается наравне с остальными.

Столбец «Направление» показывает роль точки: output — она отдаёт этот поток (источник), input — принимает его (потребитель); источники перечислены первыми. Остальные столбцы те же, что в общем каталоге: «Протокол», «Узел», «Поток» и «Назначение» (адрес и порт). За адресом выводится пометка «проверено»: эту пару узел подтвердил доменной авторизацией, а не вывел из совпадения адресов (при работе через NAT адреса сторон и не совпадают). Пометку получает не больше одной строки на слушающий сокет: узел называет одного представителя из подтверждённых сессий, и он меняется по мере подключения и отключения клиентов. Отсутствие пометки поэтому не означает, что связь ненастоящая.

Клик по строке открывает админку её узла на статистике её потока. Строка своего узла открывается на месте, строка соседа — по настройке «Открывать узлы в» общей панели (Общая панель); Ctrl или ⌘ принудительно открывает новую вкладку. Строка узла, недоступного или неизвестного сети, действия не имеет и несёт подсказку «Узел недоступен».

Совпадение считается по протоколу и полному адресу — группе и порту, а для UDP, RTP, Pro-MPEG и RIST ещё и по VLAN и источнику SSM. Поэтому точка на той же группе, но в другом VLAN или с другим SSM-источником, в список не попадёт, как и точка другого транспорта на том же адресе. Для PS1 и SRT совпадения адресов не требуется вовсе: вызывающая сторона называет партнёра по имени хоста, и это имя сопоставляется с составом домена, поэтому у найденной строки адрес может выглядеть совершенно иначе. Тем же способом находится и подтверждённая пара, по именам узла и потока, которые называет слушающая сторона.

Два сообщения об отсутствии соседей означают разное:

Сообщение	Что означает
«На этом адресе больше нет зарегистрированных точек.»	Точка объявлена в каталоге, соседей у неё нет.
«Эта точка не объявлена в библиотеке (объявляются только работающие сетевые входы и выходы).»	Записи о самой точке в каталоге нет: поток не работает, вход или выход приостановлен, только что запущен либо исключён из публикации полем Peer private (Общий каталог ресурсов). Соседей в этом случае не «нет», они неизвестны.

Тот же каталог целиком показывает экран Библиотека.

Программы¶

Редактор программ мультиплекса (MPTS), открываемый из окна настройки входа-муксера: состав программ выходного потока, их порядок в PSI и назначение PID. Программу добавляют из числа настроенных SPTS-потоков либо удаляют; порядок меняется перетаскиванием, а на узком экране — сочетаниями Alt+↑ и Alt+↓ (Работа с клавиатуры); отдельную программу можно приостановить. Когда автоматическое назначение PID выключено, для каждой программы правятся PMT PID и PID элементарных потоков; когда состав программы-участника прочитать не удалось, редактор PID показывает ошибку запроса, а не «Нет информации о медиа — источник не декодируется.» — молчащий источник и неудавшийся запрос требуют разного. Сборка мультиплекса описана в Мультиплексор, распределение программ и PID — в Параметры программ и Назначение PID, транзит и анализ MPTS-потоков — в MPTS-потоки.

Подтвердите изменения DVR¶

Предупреждение перед сохранением изменений потока, которые затрагивают уже записанный архив DVR: отключение записи, переключение на другое хранилище, сокращение срока хранения или защищённого минимума, а также смена ключа DRM у потока с записью (ранее записанные зашифрованные сегменты при этом становятся недоступны). Окно перечисляет, что именно будет затронуто, и требует подтверждения; безопасные изменения (первое подключение хранилища, увеличение срока хранения) сохраняются без запроса. Запись и хранение архива описаны в OTT и DVR и DVR: архив потока.

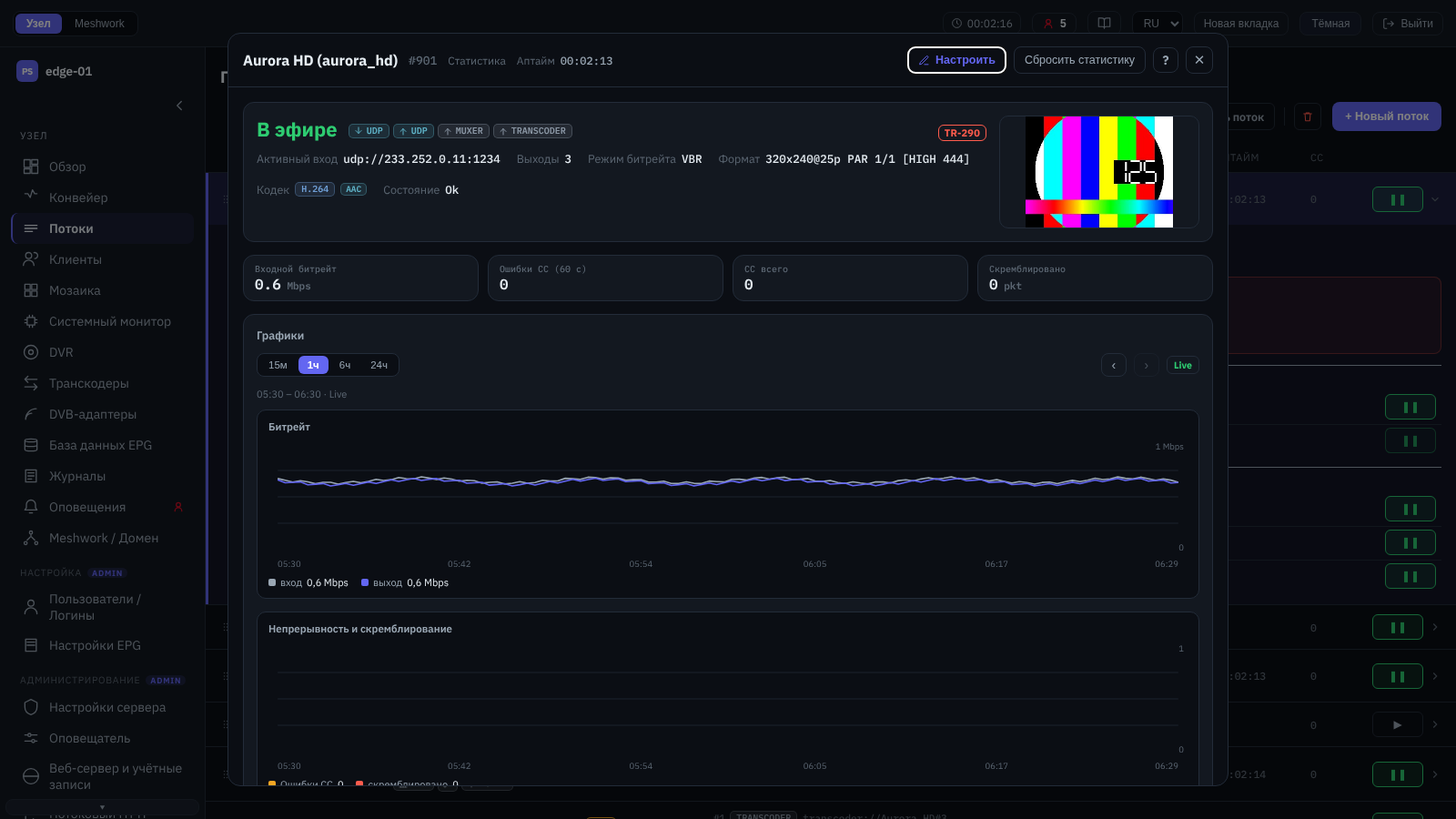

Статистика потока¶

Подробная статистика потока в отдельном окне, обновляемая в реальном времени. Открытое по ссылке с другого экрана, окно заодно показывает этот поток в списке за собой (Потоки); так же ведёт себя переход по ссылке, которая открывает не статистику, а редактор потока. Состав разделов:

Сводка состояния

Текущее состояние и сообщение потока, плашки признаков, активный вход и число выходов, режим битрейта, формат и кодеки картинки, ссылки OTT-доставки и живой снимок кадра (Мозаика). Здесь же — значок вердикта TR 101 290, открывающий полный отчёт, за ним при активном нарушении — значок «Письмо ИИ» (Помощник для рекламаций), и кнопка «Показать в библиотеке» у активного входа (Библиотека — этот поток).

Если активный вход потока — вход-транскодер, его значение становится ссылкой: переход открывает экран «Транскодеры» (Транскодеры) с раскрытой строкой того экземпляра, от которого получает поток этот вход; фильтр активных экземпляров при этом снимается, поэтому остановленный экземпляр тоже виден — именно за ним по такой ссылке обычно и идут. Рядом появляется плашка «Источник декодера» с именем потока, который этот экземпляр декодирует; по ней открывается список потоков с раскрытой строкой того потока (Потоки). Если узел не сообщает имени источника, на плашке стоит его номер, а если источника нет вовсе — плашки нет. Обе ссылки доступны в любой роли: они только показывают, ничего не меняя.

Мультиплекс / KPI

Для SPTS — ключевые счётчики (входной битрейт, ошибки CC за окно и всего, скремблированные пакеты); для MPTS — таблица мультиплекса с суммарными скоростями и состоянием программ (Анализ по программам).

У программы, раскрытой модулем CI, в раскрытой детализации появляется строка «CI» с номером слота и вердиктом модуля (CI/CAM на входе потока). Это строка детализации, а не столбец таблицы: столбцы прежние. На живом мультиплексе такую строку обычно несёт одна программа из десятка, и столбец пустовал бы у всех остальных.

Графики

Временные ряды: битрейт, непрерывность и скремблирование, джиттер PCR, потеря пакетов. Окно выбирают пресетами «15м», «1ч», «6ч» и «24ч»; кнопки со стрелками ‹ и › (подсказки «Окно ранее» и «Окно позже») листают его назад и вперёд, значок «Live» отмечает окно, упирающееся в текущий момент, а над графиками подписаны его границы. Шаг выборки задаёт пресет, но подробнее собственного шага узел данных не отдаёт: на узле с крупным шагом самое короткое окно «15м» строится по меньшему числу точек и получается грубее. Остальных пресетов это не касается.

Проверка MPEG-TS

Экспресс-проверка структуры (TS, PAT, PMT, PCR, аудио/видео и их ES), общий вердикт TR 101 290 и признаки сигнализации программы (Проверка валидности).

Диагностика входа

Раскрывающиеся блоки: «Информация о медиа», «Входное соединение», «Дескремблирование BISS», генерация EIT, «Анализатор» (метрики PCR и синхронизации, а под ними таблица PID активного входа со столбцами «PID», «Тип», «Битрейт» и «Пакеты/с»), заполнение и «Глубокий анализ» — структура GOP, буфер T-STD, паспорт видеокодека, разрывы PTS/DTS, SCTE-35 (Постоянные измерения, Углублённые анализы). Состав раздела зависит от входа. У входов UDP, RTP и Pro-MPEG в блоке «Входное соединение» появляется строка «Буфер сокета (выдано)» — полезный объём приёмного буфера, который достался сокету на самом деле (Рекомендации по настройке сети для мультикаста). У входа-муксера раздела нет вовсе: сокета у него нет, а программы показывает таблица мультиплекса. При сетевом приёме готового MPTS остаётся «Входное соединение» с показателями своего транспорта, а «Информация о медиа», «Анализатор» и «Глубокий анализ» скрыты: измерений по одной программе у такого входа нет. Блок «Дескремблирование BISS» показывается только у SPTS: у MPTS счётчики BISS ведутся по программам (Дескремблирование BISS). Блоки генерации EIT и заполнения появляются сами, когда поток генерирует EIT или добавляет NULL-пакеты.

CI/CAM

Работа модулей CI, которым отданы входы этого потока (CI/CAM на входе потока). Раздел свёрнут по умолчанию, в его заголовке — общее число ступеней, и появляется он только тогда, когда хоть один вход потока называет слот CI.

Раздел показывает все входы потока, а не только активный. Слот вполне может держать резервный вход — ради такого случая и существует освобождение слота на экране «Оборудование» (Оборудование). Блоки неактивного входа подписаны «На входе» с типом и номером этого входа.

На каждую ступень каскада — свой блок; когда модуль у входа не один, блоки озаглавлены «Ступень 1», «Ступень 2» и так далее. Вид блока зависит от того, взят ли слот. У взятого — «Состояние», «Модуль», «Тактовая частота» (действующая сейчас; пока узел её не сообщает, написано «автоматически»), «Задержка», при сквозном пропуске «Проходит без изменений», затем счётчики, «Вердикт» и «Ошибка» с «Сообщением модуля». У невзятого (измерение ещё идёт или слот взять не удалось) — только «Состояние» и строка «Слот ещё не взят, поэтому счётчиков нет.» Узел по такому слоту почти ничего не отдаёт, и стена нулей вводила бы в заблуждение. Ноль, который всё же выведен, поэтому значит «слот взят, но ничего не происходило».

Счётчики разделены на две группы намеренно, потому что сброс накопительной статистики очищает только первую: «Линия задержки» (вставлено, раскрыто, потеряно, дубли, несовпадений, таймауты, не принято) сбрасывается, «Труба» (отдано, возвращено, ошибки групп, устаревшие, заполнитель, затор записи, таймаут чтения, сбросы) — нет; её счётчики начинаются заново при новом взятии слота.

Читать их стоит с двумя оговорками. Вердикт unknown (как и reserved) не означает отказа: многие модули на такой запрос не отвечают вовсе, продолжая раскрывать; судят по росту счётчика раскрытых пакетов. А растущие потери и ошибки групп обычно означают слишком высокую тактовую частоту CI; потерянный пакет уходит дальше ровно таким, каким пришёл, то есть скремблированным.

Значения, пришедшие от узла, выводятся как есть и не переводятся: идентификатор слота вида 0:1, состояние (empty, module-present, initializing, ready, error, unavailable, measuring), имя приложения модуля, вердикт, текст ошибки и сообщение модуля.

Выходы

Телеметрия каждого не приостановленного выхода: состояние, назначение, битрейт, счётчики отправленного трафика и показатели, специфичные для транспорта (PRO-MPEG FEC, PS1, RIST, SRT, RTMP); приостановленные выходы в этот список не попадают. У выходов в транспортах общего каталога домена есть кнопка «Показать в библиотеке» (Библиотека — этот поток). Причина отказа выхода показывается здесь так же, как в раскрытой строке списка: красной строкой, пока выход отказывает сейчас, и приглушённой «Последний сбой N назад: …», когда он остановлен. Без возраста, просто «Последний сбой: …», строка выводится на узлах прежних сборок — тех, что не сообщают времени ошибки.

OTT / DVR

Шаблоны URL доставки, метрики кольца чанков и архива DVR, графики покрытия архива и реплик субтитров (OTT и DVR, Воспроизведение архива (VOD)).

Профилировщик и Журнал потока

Загрузка потоков обработки (доля ядра) и структурированный журнал событий потока.

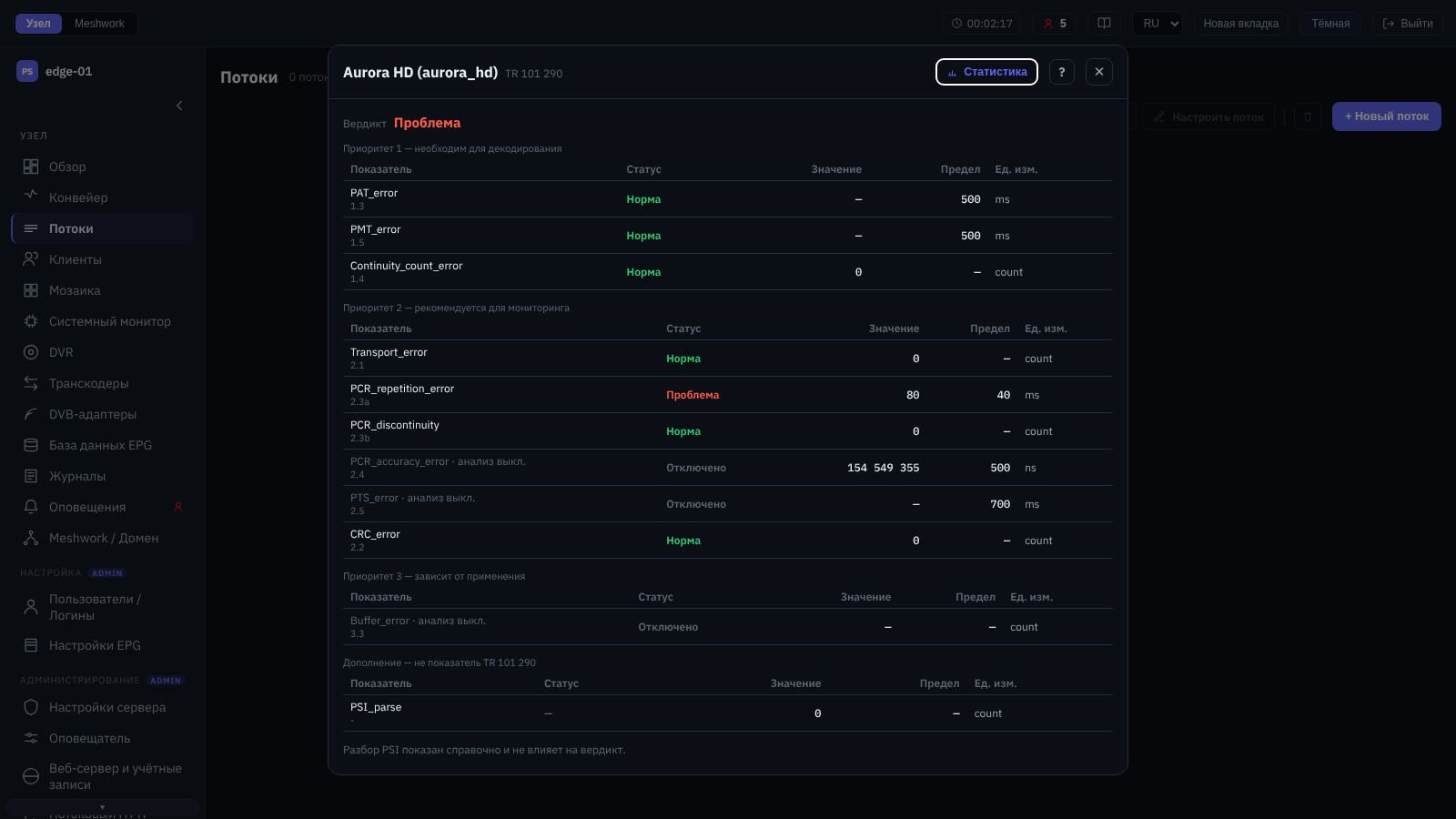

Отчёт TR 101 290 открывается и как отдельное окно; анализатор в целом описан в Анализатор, монитор TR 101 290 — в Монитор TR 101 290. Администратору доступны сброс накопительной статистики и стирание архива DVR.

Адаптивный набор¶

Окно настройки адаптивного набора (ABR): имя набора и имя в URL, состав потоков-участников и их битрейты («0» — авто). Участниками могут быть только SPTS-потоки с включённой OTT-раздачей; их добавляют и удаляют прямо в окне, битрейт задаётся для каждого варианта. Набор публикуется одним мастер-плейлистом, по которому клиент выбирает качество.

С версии 2.0.2.420 из поля «Имя OTT» сразу удаляются пробелы, табуляции и переводы строк, набранные или вставленные: имя входит в адрес воспроизведения и в экспорт плейлиста. Если набор сохранён раньше с пробелами в имени, поле показывает имя как есть, с предупреждением «В имени есть пробелы. Оно сохранится как «…».», где назван тот же текст без пробелов; при сохранении имя записывается без пробелов. Стример тоже удаляет пробелы из имени OTT набора — при добавлении и изменении через API и при загрузке настроек (с записью в журнал); очищенное имя попадает в файл настроек при следующем сохранении. Если после этого имена двух наборов совпали, настройки всё равно загружаются, но второе имя не раздаётся, а в журнал пишется предупреждение. На имя OTT обычного потока (вкладка OTT редактора потока) это правило не распространяется.

Адаптивная раздача описана в Адаптивные наборы, запись DVR для OTT — в OTT и DVR.
